電子圍欄系統，就是在非出入通道的周邊區域設置脈沖電子圍欄探測器，形成一道電子圍墻進行防范和管理。電子圍欄系統是第一道防線，也是最重要的一道防線。擔負著安全與保衛工作。當有人非法翻越圍墻或破壞，電子圍欄可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上會顯示出入侵區域，同時，外接的聲光報警器開始報警；中心值班人員就可以通知巡邏中的保衛人員立刻趕往現場處理。中心保衛人員在現場處理完畢后，系統恢復設置正常狀態。
結合安防設施的技術特點，并從智能化系統整體管理考慮，設計在周界建成的圍墻上設置脈沖電子圍欄探測器進行防護，對前端電壓\防區布/撤防狀態、防區短路/開路告警進行設置顯示。
前端設備主要是電子圍欄，電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全可靠性。安裝系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。電子脈沖每秒掃描一次電子墻的每一根導線，每個脈沖峰值有5000～9000伏，使入侵者難以攀越。另外本系統如遇斷路、短路或失電，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。
智能型周界安防阻擋報警系統，前端圍欄每根線都有帶電，使入侵者沒有可乘之機。系統和交流電網有本質的不同，它采用了高壓脈沖（5000-9000V）及低能量（小于5個焦耳），因而對人不會構成生命危害，同時電子圍欄的中間承力桿和專用合金絲，不支持人體的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可靠。
系統可以分別輸出脈沖主機和前端圍欄兩組報警信號，方便系統報警時用戶及時檢查出報警原因。
系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。
電子圍欄防范區域需合理劃分,才能高效管理周界報警系統。按照標準，本周界總長約1000米，根據地形及需要共設置10個防區，使用4線制雙防區主機5臺，脈沖主機控制器（報警主機）1臺及相應前端配件。可擴展與監控平臺聯動,并同時聯動現場及監控中心聲光報警器。6線安裝高度850mm,以達到防范不法分子闖入。當有人試探接觸脈沖電子圍欄時，就會被脈沖電子圍欄上的高壓脈沖擊退，若有人破壞或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄短路或斷路時，探測器現場發出報警信號，現場聯動聲光報警器，發出聲光報警增加威懾，嚇退入侵者，并通過報警線路傳輸至管理中心譽澄報警主機及聲光報警器與中心平臺控制軟件，并通過報警主機和電腦軟件顯示相應防區報警位置同時展現，對報警防區內的警情狀況一目了然，報警主機聯動視頻監控，保安人員通過大屏幕和電子圍欄地圖，可以迅速確定非法翻越的具體防區位置及報警情況，進行有效處理。并可由電腦操作整個周界報警設備參數調節，警情接收更方便。主機可選配后備電源，防止停電不報警提高防范級別。中心加現場多重報警、多重控制管理模式，大大提高防區的整體安防管理能力。整個防區的周界經過精心設計將處在一個嚴密的安防保護中。
下面對脈沖電子圍欄的簡單說明。
? 脈沖電子圍欄探測器線與線之間空隙較小，能夠強力防范入侵，更大程度保障安保巡視以及辦公區的安全防范。
? 探測器能夠更大程度的縮小盲區、盲點，讓有歹意的入侵者無機可乘。
? 不但能夠提高工作效率，還能有效防范入侵，更加能夠減少工作人員的系統檢查。
? 減少工作人員對周界人工管理，系統能夠?qū)崟r的監測管理。
周界布線（電源線以及信號線）通過PVC管將線路置于圍墻邊緣，通過保衛室集中供電。建議由管理中心統一供給220V電源，再由現場變?yōu)樘綔y器工作電壓為其供電。
信號線需使用雙絞線，如果周圍有強電力干擾，或者磁場干擾，需使用帶屏蔽層的雙絞線，避免信號傳輸丟失。信號傳輸采用RS485總線制，每臺前端脈沖主機需手拉手連接，即A-A ,B-B。不能把A和B連接（這是錯誤的）最后接到控制室的報警主機上面，外接電腦軟件的，需再引一根線接到網絡模塊上面，通過網線接入電腦，使用軟件和報警主機同時監控（同時連接報警主機需要設置為被動監視功能）。
前端探測器放置圍墻邊緣，用防雨箱做保護，通過高壓線把前端合金線引到防雨箱的主機上，同時外接聲光報警器。一旦發生警情，保衛室的報警主機會立刻做出報警提示，顯示屏顯示某防區出現的報警類型，同時聲光報警器發出報警信號，方便安保人員操作與管理。
? 有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警
? 適用性強，抗誤報性能較好，防范效果佳
? 現場報警阻退入侵者并引起廠內職工注意防范
? 系統劃區域管理便于報警區域的準確定位
? 中心警情提示直觀，警號、電子地圖等多種報警提示
? 聯動監控圖象報警，聯動夜間監控輔助光源
? 通過中心實現對前端設備的狀態控制
? 安全可靠對人體無直接傷害。
5、智慧軍營電子圍欄系統電子圍欄簡介
前端設備主要是探測器，為適應室外天氣，減少誤報，探測器選用譽澄品牌脈沖電子圍欄探測器。
當有人試探接觸脈沖電子圍欄時，就會被脈沖電子圍欄上的高壓脈沖擊退，若有人破壞或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄線短路、接地或斷路時， 探測器發出報警信號，并通過報警線路傳輸至電腦管理中心。電腦管理中心的保衛人員通過電子地圖，可以迅速確定非法翻越的具體位置。
各探測器之間的布線可實現總線方式進行連接，節省了室外管、線的施工，同時也便于系統的擴展。
上海“譽澄”牌智能型脈沖式電子圍欄相對傳統的電子圍欄產品，主要優勢如下：
? 主機可配備蓄電池，方便管理
智能型電子圍欄報警系統與其他周界安防產品的比較
功 能
紅 外
張 力 網
傳統高壓
交流電網
智能型電子圍欄報警系統
威 懾 感
無
稍有
有
阻擋作用
有（交流電，能使人、畜死亡）
有（會給翻越的人以電擊，但對人體無傷害）
報 警
誤 報 率
高
有一定誤報率
低
安裝調試
易安裝
很難安裝調試
一般
容易安裝
可 靠 性
較低
較高
直接成本
低（地形簡單）
高（地形復雜）
很高
稍高
綜合成本
低（維護、安裝及使用的成本低、使用壽命長）
表1
譽澄電子圍欄報警系統與其他品牌產品的比較
功能
譽澄品牌
其他品牌
1 工作狀態顯示
全液晶大屏幕中文顯示，可分別顯示主機狀況，短路，斷路，供電狀況，防拆，撤布防狀況
有顯示工作狀態的窗口，只有99和00兩種顯示，99為正常狀態，00為報警狀態。
2 圍欄的四根線是否每根都有電
是，用于公共安全的電子圍欄必須每根都有電，4根線上的電壓值很相近，但是短路還是會報警。
不是，只有兩根線有高壓電，另外兩根線是接地線
3圍欄入侵報警和主機掉電報警是否分開
是分開的，兩組報警信號區分報警的性質，便于處理警情。
不分開
4圍欄上電壓低于一定值是否報警
是，還可以通過外接鍵盤設定電壓值低于多少伏發出報警
不是
表2
功能特點： 1、采用以色列全新設計，側面隱形散熱孔，方便實用，外觀大氣；高集成電路性能穩定。
2、一機雙防區，高低壓自由手動切換， 1000V一個檔位，人機界面友好。
3、液晶屏顯示前端信息，如防區電壓、布防、防區報警狀態。開關量信號輸出，輸出常開、常閉，報警輸出(DC12V/0.5A)開關量信號。
4、防拆報警、開、短路報警、失電報警。防區探測器可選用AC220V/50Hz AC12V DC12V 供電，支持使用蓄電池，防止停電不報警，提高防范級別。
5、同時輸出開關量、485信號，可做到138防區。
6、可接鍵盤，一鍵布撒防，鍵盤可對主機進行實際上的布撤防。方便施工，節約成本。
7、四線、六線、真正意義上的線線帶電，任意相鄰一組短路都會報警。
8、軟件支持接進電子地圖，防區報警顯示直觀，節約成本。
主機位置一般安裝在控制室或現場。主機采用墻掛式置于防雨箱中。
技術性能
1 供電電源：
防區探測器 AC220V/50Hz AC12V DC12V ≤30W
2 輸出特性：
3 脈沖幅度：低壓≤1KV，高壓5KV～9KV
4 脈沖持續時間：≤0.1S
5 每個脈沖最大能量：5.0J（焦耳）
6 使用環境：
7 溫度：-40℃～+55℃
8 相對濕度：≤95%
9 外形尺寸：320× 240 ×110
10 重量： 防區探測器：4Kg
前端圍欄直接安裝在圍墻頂部上方。電子圍欄的高度為0.85m左右。
導線數：為6線。
線距：120-150mm左右。
線張力：30-50kg。
線徑：Φ2.0mm高強度，低電阻，抗腐蝕專用合金導線。
承立桿間距：一般為4至6米。
1. 終端桿尺寸：直徑32mm，壁厚 2.0mm 材料：鋁合金
特性：不生銹；強度高，使用壽命長
2. 終端桿絕緣子帶收緊器：ABS工程塑料。
3. 承立桿尺寸：直徑21mm 壁厚1.5mm成份：同終端桿 特性：鋁合金
4. 承立桿絕緣子：ABS工程塑料，環保材料，防氧化，防腐蝕
5. 中間桿尺寸： 直徑9.5mm 成份：PV樹脂 特性：有彈性、不易斷
6. 中間桿絕緣子：ABS工程塑料，環保材料，防氧化，防腐蝕
7. 緊線器：ABS工程塑料，環保材料，防氧化，防腐蝕
8. 線-線連接器：鋁合金材質，用于固定合金線及高壓導線跨線
9. 合金線
專業合金導線，有單股，多股合金線，含十幾種金屬，抗氧化、耐腐蝕、不生銹，導電率、阻值極低，每 100 米小于 2.5 歐姆，阻值為同類產品的十七分之一，高彈性，抗氧化，耐腐蝕，直徑為 2.0mm，張力為 45KG 左右。
10. 警示牌
選用防曬、抗腐蝕材料 圖形與文字結合 尺寸：210×110×3.0mm
11. 高壓絕緣線
由圍欄合金導線做內芯，防止兩種金屬導線接觸，不同的金屬發生化學反應，抗 15KV 電壓。
12. 避雷器:復合絕緣氧化鋅，跟隨主機配套使用
13.防水箱：規格：550*400*200不銹鋼材質，抗氧化，耐腐蝕。
跨越處連接:
導線跨越交叉處，必須使用耐高壓導線連接以免造成導電或短路等現象。據此，發射部分高壓輸出端到前端圍欄的始端的連接線，前端圍欄的上層導線轉接到下層導線的跨接線，前端圍欄的末端到接收部分的連接線，相鄰兩段前端圍欄之間需通過架空或地埋方式布線的連接線均必須使用額定耐壓不低于20千伏的耐高壓絕緣導線。
電氣間隙:
導線與導線之間，導線與金屬導體之間，均必須有足夠的空氣間隙。按照GB16796-1997安全防范報警設備安裝要求和測試方法的規定，本產品的高壓帶電部分，電氣間隙應不小于43mm，爬電距離不少于50mm。
接地系統:
接地點與電力線路的接地點應分開，接地電阻應小于4Ω。設備與接地網之間應有導電良好的直接連接。接觸電阻不應大于0.5Ω。接地導線請使用鍍鋅扁鐵或截面直徑約為10mm的多股銅導線。
導線連接方式:
合金導線之間的連接，可采用二種方式：
一是用自身纏繞法連接，接頭應繞緊，不少于五圈。
二是用線線連接器連接，先將需連接的兩導線頭，穿入連接器中，再用鉗子將導線壓緊在連接器中。由于壓接不一定很緊，可能有松動，所以還需將二個頭分別繞在自身導線上，纏繞必須貼緊被纏繞的合金線，纏繞圈數不少于5圈。看圖5-4
應避免不相同的金屬線:
因為不同性質的金屬連接在一起，會有電化學反應造成腐蝕，故耐高壓絕緣線的內芯和合金線的材質必須是同種材質。

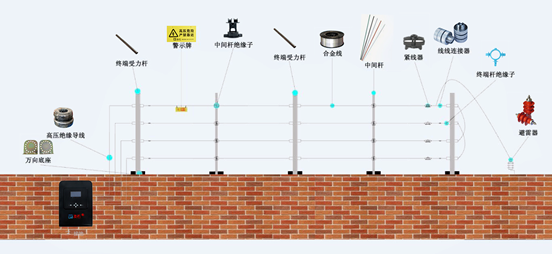

電子圍欄系統組成圖
