第一章 營區綜合管理系統概述

1.1、引言

面對世界軍事變革的機遇和挑戰，只有不斷超越自我，才能實現部隊?wèi)?zhàn)斗力不斷增長的跨越式發展。軍隊作為國家武器、人民的衛士，肩負著極其重要的責任，軍隊建設關系著國家的安全和穩定、國民經濟發展、人民生活安居樂業。部隊由于業務數據保密性高，營區內營房、試驗設備、人員、車輛眾多、管理難度大，根據《GA/T75―安全防范工程程序與要求》，營區屬風險管理單位，因此為營區內管理人員帶來很大的難題，如何用最少的人員便能夠?qū)崿F(xiàn)多種情況下的管理，是智慧營區系統的設計目標。

建成一個切實可行的部隊營區信息化綜合管理系統，必須滿足集中管理和遠程控制的要求；滿足系統容量大；防范功能齊全；傳輸方式簡單；系統運行穩定；操作維護簡單；性能價格比高等要求。因此，在本管理系統建設中要滿足系統基本功能，且要保證系統有充分的冗余，使系統功能逐步得到增強。根據營區內的具體環境，為實施人防與技防相結合的管理措施，確保可以事先預見，事中指導，事后查證的管理體系，構建一套完備、科學的管理方案。

根據現場的具體環境，以及有關管理的要求。我們?yōu)橛脩袅可矶ㄖ屏艘惶卓茖W(xué)的營區管理系統方案。下面介紹的管理系統就有效地實現了用最少的人員和設施，達到科學化、智能化、數字化、現代化管理的目標。

部分省略---

2.1平臺設計

面對復雜的組網結構和龐大的系統組成，需要透過軟件平臺統一配置、管理。各設備間通信消息和互操作均由軟件平臺統一控制，軟件平臺構建在硬件設備之上，它面向用戶設計，日常操作均在系統前端上進行。可以根據營區需求靈活搭配各種功能模塊。

軟件采用新一代網絡服務的基礎框架，其在傳統的IT開發領域取得了良好的發展，將Spring的思想引入到平臺軟件的開發中來，有力的保證了我們設計的先進性。

平臺的物理載體是管理服務器，根據建設項目管理服務器的處理能力采用冗余設計，以符合用戶后期擴展需要，將來可直接將未來擴展的設備添加至管理服務器即可，實現無縫銜接。

平臺軟件支持Windows操作系統、LINUX操作系統部署。數據庫支持Oracle、MySQL。

平臺軟件采用B/S和C/S相結合的架構，基于面向服務的體系架構技術進行主體架構設計，以面向服務的特性，通過定義良好的服務接口實現各子系統之間的松耦合，使平臺既可以包容現有的應用又能滿足未來新的應用需求，實現信息的高度集成。

平臺軟件支持SSL協議等加密方式進行傳輸，并支持嚴格的系統權限管理，使得系統具備良好的安全性。平臺軟件采用數據庫代理、數據庫中間件等數據庫訪問技術，不能直接對外開放數據庫通訊端口，保證數據庫系統安全可靠；

平臺各服務模塊，都采用先進的軟件架構設計，保證其數據處理的高效性。各服務之間，采用基于HTTP協議進行業務交互，保證系統運行交互的標準性、安全性。

2.4.平臺功能設計

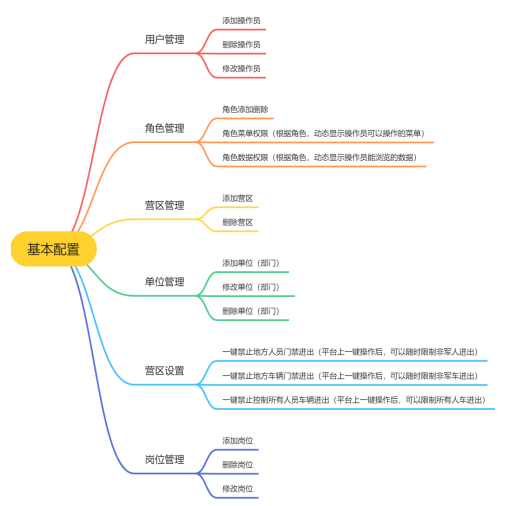

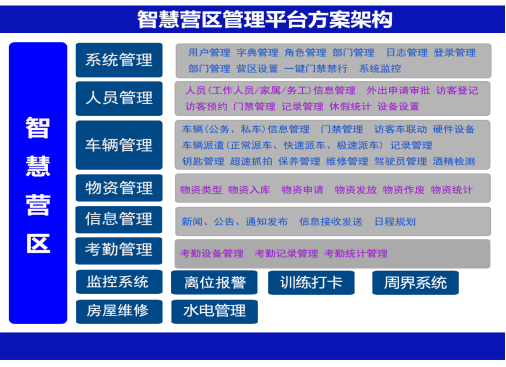

  智慧營區平臺基本集成人員管控系統，車輛管理系統、大屏展示（輔助指揮）、平臺管理等模塊。平臺采用模塊化設計，可以根據客戶不同要求增加如訪客管控、車輛鑰匙管理、超速違章管理、物資管理、考勤管理、離位報警等管理模塊。

  平臺權限管理功能強大，支持操作頁面權限、數據權限配置。根據不同的操作頁面權限，平臺展示相應的操作頁面，非授權頁面不展示。數據權限，可以授權操作員是否有操作全營區數據、本部門數據、本單位數據權限。通過各種權限配置設置，能夠滿足營區的各種管理要求，并提供登錄安全保障。

大屏展示（輔助指揮）

營區車輛裝備管控系統

車輛管控系統軟件功能主要包含車輛信息管理，門禁控制管理、駕駛員管理、酒精檢測管理、鑰匙柜管理、用車派車管理、加油管理、維修管理、保養管理、營區超速管理等功能模塊，客戶可以根據自己需求選配相應功能。

（一）車輛信息管理；車輛信息分為單位軍車、私家車輛等類型，車輛信息管理主要實現注冊登記車輛有關信息包括車輛號牌，車輛類型、進出期限、車主信息、所屬部門、進出權限等信息。

（二）門禁控制管理：實現車輛進出現在門禁設備配置、車行權限角色設置、車輛進出記錄查詢統計管理等操作。

   車輛管理客戶端軟件：安裝與門崗位置、值班人員可以通過實時視頻觀察車輛進出，操作端會提示車輛相關信息，并提示是否能通行等。

   門禁系統硬件為營區專用設計，信息提示設備會通過led屏顯示、語音提示等信息告知駕駛員相關信息，可播報或者顯示"車輛未派遣"、"禁止入營”、“禁止出營”等部隊用語，以及“未登記車輛、哨兵請注意、哨兵請注意”等喊話。軟件和硬件軟件自主設計，完全匹配適應，可以直接控制車輛進出，相比同行采購使用第三方車牌識別系統硬件，不能控制硬件，只能記錄出行記錄，事后追蹤非法出營，而我們的系統則能直接控制硬件，避免非法出營，不予放行，避免了非法事件的發生。

（三）營區超速管理：對接營區超速設備、記錄車輛超速速度、車牌信息、車主信息、部門信息、抓拍時間、抓拍照片等信息，訪客車輛超速自動轉黑名單等操作管理，記錄可導出超速記錄EXCEL表。

（四）保養管理：對車輛保養進行記錄管理，可以根據每輛車設置的保養要求，當接近保養時間時，提示保養。

（五）維修管理：對車輛維修進行記錄管理，形成車輛的維修檔案。

（六）加油管理：油站對車輛加油時，填寫加油數字，保存車輛用油記錄。

（七）鑰匙柜管理：鑰匙柜管理車輛鑰匙，通過人臉識別驗證是否有取、還鑰匙的權限，在系統平臺可以聯動派車管理系統，派車授權后駕駛員才能開門取鑰匙；在軟件平臺上可以實時了解鑰匙在位情況。

（八）酒精檢測管理：駕駛員執行任務時進行酒精溫度檢測、平臺保存記錄、可后期查詢統計違規等信息，可聯動鑰匙柜違規不開放取鑰匙權限。

（九）用車派車管理：目前系統提供三種車輛裝備使用管理流程，基本滿足了部隊營區對車輛裝備的各種使用需求，具體可參考下圖。

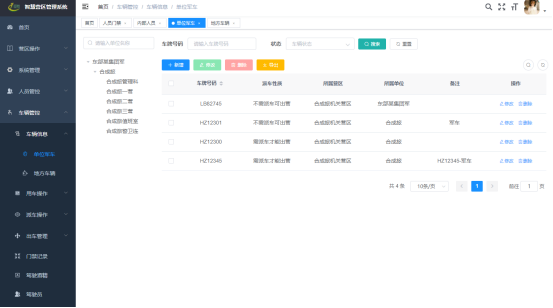

車輛管控系統軟件

 超速違章管理系統

     超速違章管理系統通過超速抓拍設備記錄車輛超速信息、并支持對訪客車輛超速自動轉黑名單操作，系統支持導出超速記錄EXCEL表。

   違章記錄包括車牌、車速、車主、部門、抓拍設備、抓拍時間信息。

如圖顯示為在社會道路超速抓拍，抓拍車牌為平臺未注冊車輛，如果是平臺車輛管理系統已經登記車輛（軍車、私家車、訪客車輛），則會直接顯示車輛所屬部門，所屬車主，車輛類型（軍車、私車，訪客車）。點擊抓拍圖像縮略圖，可以直接打開高清抓拍

營區人員管控系統

人員管控系統主要功能

（一）人員信息注冊管理；人員信息分為軍官、士兵、家屬、職工、務工等類型，注冊時錄入人員人臉照片，進出門禁時可以通過人臉識別管控。

（二）門禁設備角色管理；可以根據人員通行設備的不同權限，把具有相同權限的設備建立設備角色，具有該設備角色權限的人員才能通行該設備。相比其它廠家必須對每一個人員單獨勾選通行設備的處理模式，我們的處理更先進，在設備更換或者條件發生變化時，只要修改單獨的一條設備角色即可， 不必對每條人員信息再次單獨修改。

（三）人員信息登記時，人臉數據即自動下傳到下屬所有人臉設備，不必再做其它操作，管理平臺直接和人臉門禁設備直接進行數據處理，不經過任何第三方軟件或者系統。

（四）人員進出記錄管理；人員通行門禁時，平臺記錄其通行時間，人臉照片等信息，后期管理人員可以通過姓名，時間等組合條件查詢?yōu)g覽記錄。

（五）請假規則管理；為了達到精細化管理，我們可以對部隊每一個單位或者部門進行單獨的軍官、士兵設置不同的請假規則，請假規則審批流程分：不需要審批，一級審批，二級審批，三級審批等流程。

（六）請假申請；部門操作員在電腦上選擇請假人員，填寫請假事由，外出目的地等信息，發送申請，系統將會根據請假人員所屬部門的請假規則，把信息發送給審批部門。

（七）請假審批。具有審批權限的管理人員登錄平臺，平臺會把屬于該部門（單位）審批的請假申請信息推送顯示，管理員根據實際情況審批即可。

（八）請假人員進出營區時，系統會根據請假時間等信息判斷是否可以出營區，并在人臉識別門禁LCD屏上提示“未請假”，“請假未到時間”，“請假已過期”等信息。

（九）銷假功能；系統支持手動銷假和自動銷假。請假人員如果在規定的請假時間回到營區，請假時間一到點，系統自動銷假，記錄提示“正常”，如果到了請假截止時間未歸隊的，系統可以設置一個最遲歸隊時間，系統默認2小時，在該時間段歸隊的，可以通過門禁識別進入營區，系統記錄“晚歸”，超出該時間段的，不能通過人臉識別歸隊，需要管理人員人工手動銷假，記錄以當前時間為歸隊時間，并記錄為“晚歸”。

（十）特殊時期，可通過管理平臺參數設置，一鍵設置“禁止地方人員進出”，“禁止所有人員進出”，此時相應人員刷臉無效，禁止出入。

（十一）對人員進出營區，請假、休假、公務等可以按照時間區間進行次數、時間匯總統計，并導出EXCEL。

（十二）實時態勢；實時顯示當前營區官兵數量，請假離營數量等信息。

4.3.門禁系統對人員通行管理

營區系統通過對每一個人員設置通行權限，從而決定人員是否具有通行某些門禁的權力。而人員可以分為：軍官、士兵、家屬、職工、務工、訪客等人員類型。不同的類型可以有不同的通行方案。

營區通過在門崗、內部樓棟、辦公室、重要設施安裝人臉識別門禁，從而對設施進行保護，避免家屬、職工、訪客等人員誤入重要軍事設施，導致信息外泄，同時也因為門禁系統的存在，可以通過記錄查詢?nèi)藛T進出門禁時間記錄等信息，達到信息可追蹤，記錄可查詢的目標要求。

同時可以根據進出記錄信息在大屏系統上進行實時顯示，方便值班人員發現是否有非法進入等情況發生。

人員在營區內部門禁通行時主要是根據管理人員授權的權限決定是否可以通過某些門禁。

人員在進出營區外圍門崗時，將會根據營區管理方案進行管理，將會根據不同類型人員采用不同方案。

官兵：管理人員可以對每一個部門的軍官、士兵分別設置是否需要請假才能出營區，規則分：不需請假，請假一級審批、請假二級審批、請假三級審批，同時可以設置部門請假人數上線，超出上線該部門不能再請假，只能等請假人員回營區銷假后空出請假名額才能請假。

家屬：某些家屬是居住在營區內的，因此外圍門崗需要對其開放進出，系統根據管理授權的權限及有效管理其進出。

職工：某些營區內部有職工，這些人只能在白天進入營區，晚上必須離營。

務工：營區建設，維修等情況下可能需要短期讓某些通過審批后的人員在白天進入營區工作。

訪客：訪客在經過哨兵核準填寫完訪客登記后，只能進出一次大門。以后再進入需要重新登記。

    特殊情況下，管理人員可以在系統上通過選擇操作一鍵禁止非軍人或者所有人員進出營區大門。

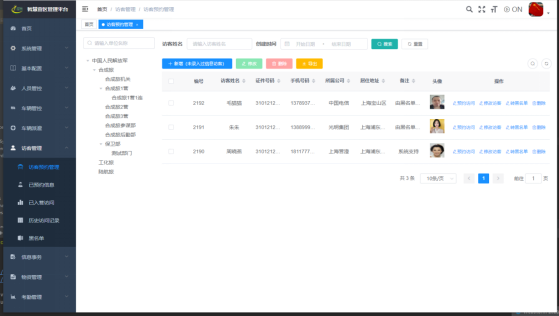

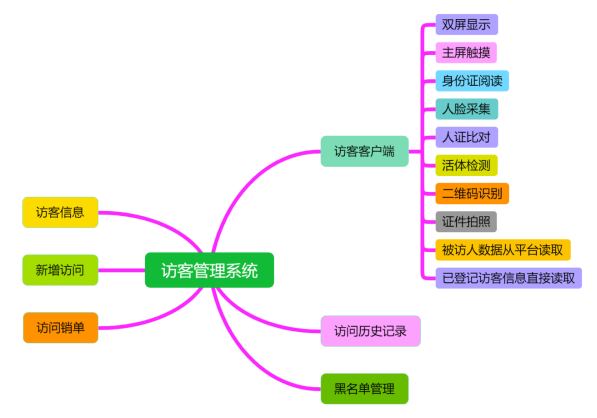

外來訪客登記系統

（一）訪客登記信息；登記信息包括訪客姓名，證件號，訪客單位，車輛，訪客人臉照片等信息。

（二）二代身份證驗證，通過身份證閱讀器讀取訪客證件信息，驗證是否為真。

（三）實時抓拍訪客人臉照片注冊。

（四）與人臉識別門禁系統聯動，訪客通過人臉識別門禁進入營區。

（五）與車牌識別系統聯動，訪客車輛可以在通行時進入營區。

（六）在門崗綜合管理軟件上，可查詢在營區訪客信息。

（七）訪客記錄管理，記錄信息包括人員進出人臉照片，車輛進出照片，時間等信息，可供后期查詢?yōu)g覽。

（八）支持黑名單操作，設置為黑名單的訪客不能進入營區。

（九）支持訪客預約，可以對訪客預約登記，第一次來隊未登記人員，需要提供人臉照片，已登記人員可以直接預約新增訪問。

（十）實時態勢；實時顯示當前訪客數量等信息。

物資管理系統

物資管理信息系統是指對物資信息進行處理的人機系統，后勤信息系統的組成部分，是現代信息技術在物資勤務中的應用。利用計算機應用系統、信息采集終端等設備，配套計算機局域網運行環境，達到對物資的信息化數字化管理，加強物資管理信息系統建設，對于提高工作效率和干部隊伍素質，促進物資勤務現代化具有重要作用。

6.2 物資管理功能

      物資管理作為營區管理系統其中的一個模塊，客戶可以根據需求進行選配。

（1）、物資管理系統支持物資種類，規格等的信息建立。

（2）、系統支持物資入庫、出庫、作廢等操作。

（3）、系統支持在線物資申請功能。

（4）、支持物資領用申請發放操作。

（5）、物資管理人員在可定向?qū)ι暾埲嗽谄脚_內發送通知信息。申請人可以登錄平臺后即可收到通知信息。

（6）、物資申請在物資管理人員同意后，系統自動向申請人在平臺內發放通知信息。

（7）、系統支持?jǐn)?shù)據記錄導出為EXCEL表。

考勤管理系統

考勤管理信息系統是指對部隊人員報導進行打卡的人機管理系統，是現代信息技術在人員管理中的應用。利用計算機應用系統、信息采集終端等設備，配套計算機局域網運行環境，達到對人員考勤的信息化數字化管理，加強考勤管理信息系統建設，對于提高工作效率和干部隊伍素質，促進營區管理現代化具有重要作用。

7.2 考勤管理功能

      考勤管理作為營區管理系統其中的一個模塊，客戶可以根據需求進行選配。

（1）、考勤系統支持考勤人員信息配置（直接從人員管控系統中讀取信息）。

（2）、考勤系統支持人臉考勤設備的設置，其人臉數據直接從平臺人員管理系統中讀取，不需要重復錄入人臉數據。

（3）、考勤系統通過人臉失敗打卡，記錄打卡時間，打卡設備。

（4）、考勤系統支持打卡統計，并可導出EXCEL表。

崗哨QZ離位報警系統

為了防止盜竊軍警執勤QZ彈藥，給人民的人身安全和社會安定帶來危害。QZ的在位、離位管理、離位后的定位追蹤已經成為各國政府需要解決的問題。當執勤QZ發生離位時，要在短時間內快速檢測到并報警，避免惡性事件發生。

本系統通過在崗?fù)ど习惭b測距基站，實時監控以崗?fù)橹行?/span>50m半徑范圍內Q標與基站的相對距離（精度達到20cm）來判斷執勤人員是否在崗。當Q標超出設定離位范圍時，便觸發崗?fù)るx位聲光報警器，同時指揮控制中心收到報警信息，確保崗哨QZ在執勤過程中的安全，進而有效預防危險事件發生。

監控系統視頻系統

設計監控系統視頻系統直播管理的目的是為了方便管理人員能夠直接利用辦公電腦，通過內部網絡直接瀏覽重要監控點位的實時視頻，了解重要點位運行情況，而不需親自去監控機房，通過傳統的手段才能瀏覽視頻，從而節約時間達到提高工作效率，增強管理效能。

考慮到大部分營區已經安裝有監控系統的情況，我們系統可以在已有的監控系統上增加設備達到管理效果，不需要完全換新，從而可節約開支不形成浪費。
